結構特點
1、高溫高壓磅級電站閘閥采用先進流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能；
2、閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構；
3、閘板與閥座密封面采用司太立鈷基硬質合堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好；
4、磅級高溫高壓電站閘閥的閥桿經調質和表面氮化處理，具有良好的抗腐蝕性和抗擦傷性；
5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式；
6、電動閘閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。
執行標準
設計規范：JB/T 3595
結構長度：JB/T 2766，GB/T 15188.1，E101
焊接坡口：JB/T 3595，GB/T12224
試驗與檢驗：JB/T 3595 E101
壓力-溫度：JB/T 3595
性能參數
壓力等級：Class1500～3500Lb
適用介質：水、蒸汽
適用溫度：≤590℃
主要材質：WCB,WC1,WC6,WC9
|

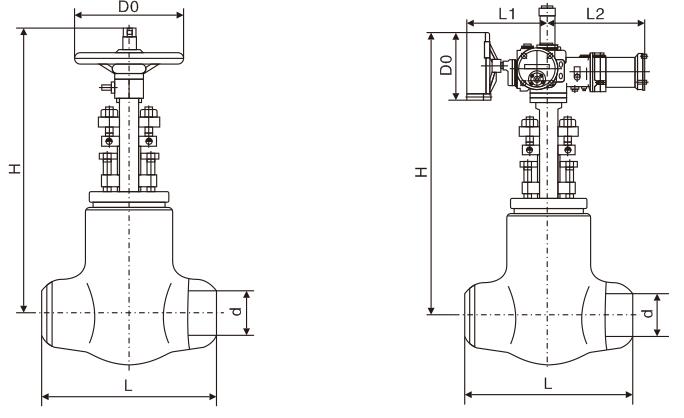

NPS (in) |
d |
L |
H |
D0 |
L1 |
L2 |
電動裝置 |
WT (Kg) |
|
Z960Y-1500Lb |
||||||||
|
21/2 |
62 |
254 |
520 |
200 |
140 |
243 |
SMC-04 |
93 |
|
3 |
74 |
305 |
523 |
508 |
140 |
243 |
SMC-04 |
110 |
|
4 |
100 |
406 |
599 599 |
508 305 |
198 400 |
281 555 |
SMC-03 SMC-00 |
168 208 |
|
5 |
103 |
483 |
678 678 |
508 305 |
198 400 |
565 654 |
SMC-03 SMC-00 |
189 232 |
|
6 |
144 |
559 |
793 793 |
305 305 |
410 420 |
565 654 |
SMC-0 SMC-1 |
358 444 |
|
8 |
192 |
711 |
813 813 |
305 305 |
410 420 |
668 654 |
SMC-0 SMC-1 |
517 561 |
|
10 |
239 |
864 |
998 998 |
457 305 |
440 420 |
654 688 |
SMC-2 SMC-1 |
852 823 |
|
12 |
287 |
991 |
1141 1156 |
305 457 |
420 440 |
SMC-1 SMC-2 |
1122 1150 |
|
|
14 |
315 |
1067 |
1249 |
610 |
690 |
SMC-3 |
1760 |
|
|
16 |
360 |
1194 |
1351 |
610 |
690 |
SMC-3 |
2429 |
|
|
18 |
406 |
1346 |
1535 1540 |
610 610 |
690 715 |
SMC-3 SMC-4 |
2454 2524 |
|
|
Z960Y-2000Lb |
||||||||
|
21/2 |
50 |
330 |
540 |
200 |
140 |
243 |
SMC-04 |
202 |
|
3 |
60 |
368 |
558 |
508 |
198 |
332 |
SMC-03 |
149 |
|
4 |
80 |
457 |
654 |
305 |
400 |
555 |
SMC-00 |
245 |
|
5 |
96 |
533 |
780 780 |
305 305 |
400 410 |
555 565 |
SMC-0 SMC-0 |
323 280 |
|
6 |
118 |
610 |
830 |
305 |
410 |
565 |
SMC-0 |
419 |
|
8 |
148 |
762 |
960 960 |
305 305 |
410 420 |
565 654 |
SMC-0 SMC-1 |
626 715 |
|
10 |
180 |
914 |
1020 1024 |
305 457 |
420 440 |
654 688 |
SMC-1 SMC-2 |
1020 1050 |
|
12 |
222 |
1041 |
1150 1166 |
457 610 |
440 690 |
688 |
SMC-2 SMC-3 |
1320 1358 |
|
14 |
254 |
1118 |
1230 1240 |
457 610 |
440 690 |
688 |
SMC-2 SMC-3 |
1810 1840 |
|
16 |
294 |
1245 |
1330 1350 |
610 610 |
690 715 |
SMC-3 SMC-4 |
2270 2300 |
|
